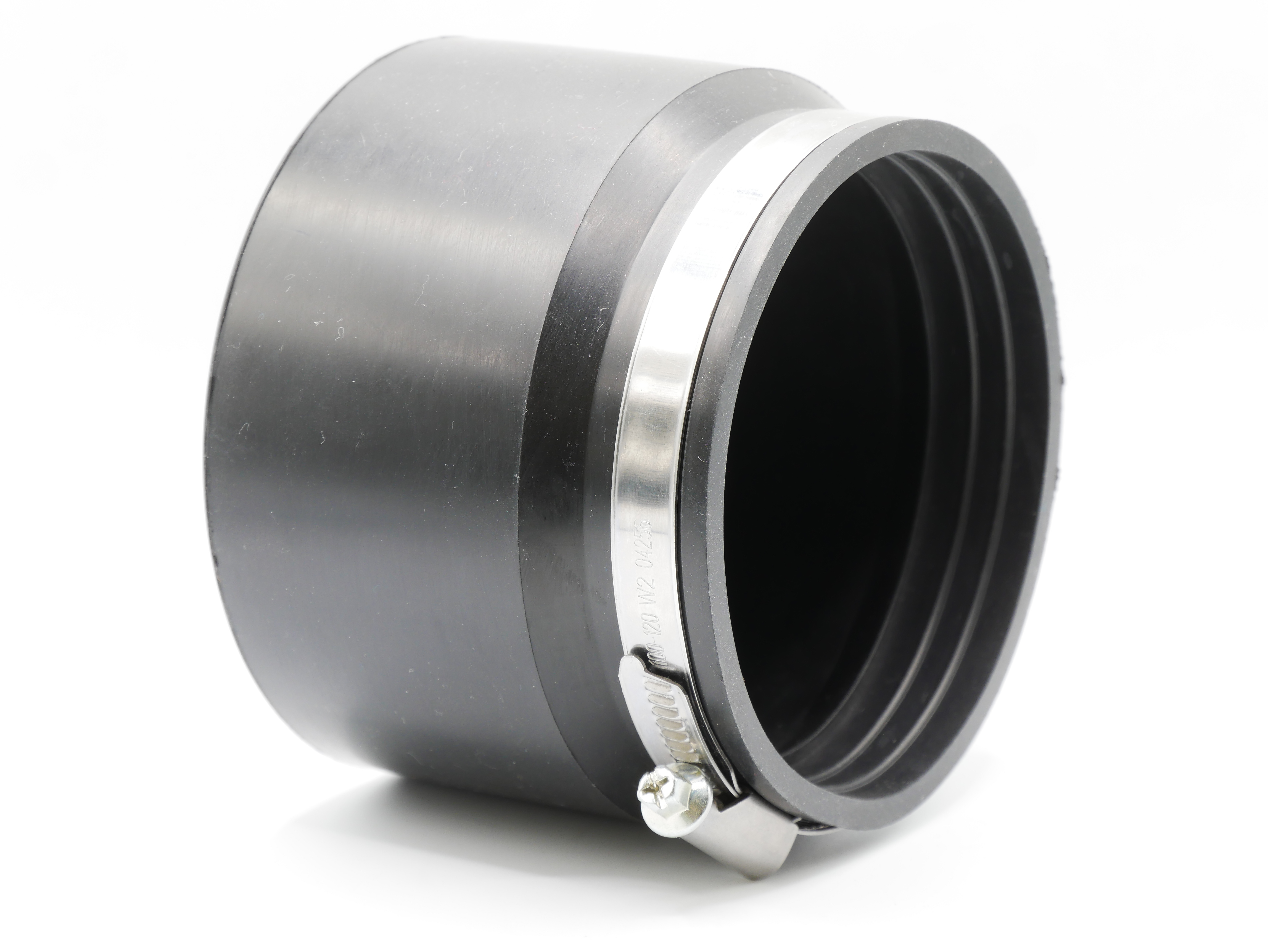

Multi-Übergangsverbindung aus EPDM mit Chromstahl-Spannschelle der Werkstoffklasse W2-1.4016 bzw. 1.4510/11. Zum gleichzeitigen Anschluss von bis zu drei Ablaufleitungen an eine SML-Hauptleitung DN100 mit Außen-Ø 110 mm. Anschlusskonfiguration: 2 Anschlüsse für Außen-Ø 32–40 mm und 1 Anschluss für Außen-Ø 40–56 mm. Geeignet für drucklose Abwasserleitungen in der Hausentwässerung — insbesondere für Sammelanschlüsse an SML-Leitungen DN100. Drucklose Abwasseranwendung gemäß EN 877, temperaturbeständig von –40 °C bis +120 °C. Das Wichtigste vor dem Kauf Maßgebend: Wählen Sie diese Multi-Übergangsverbindung nach der Nennweite und dem gemessenen Außendurchmesser Ihrer SML-Hauptleitung. Die Hauptleitung muss DN100 entsprechen und einen Außendurchmesser von 110 mm haben. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern prüfen Sie den Außendurchmesser des Rohres. Einsatzbereich: Drucklose Abwasseranwendung in der Hausentwässerung — zum gleichzeitigen Anschluss von bis zu drei Ablaufleitungen an eine SML-Hauptleitung DN100. Typische Anwendungen sind Sammelanschlussleitungen für Waschbecken, Spülen, Bidets, Duschrinnenabläufe oder ähnliche Sanitärobjekte. Anschluss-Konfiguration: Zwei Anschlüsse für Ablaufleitungen mit Außen-Ø 32–40 mm und ein Anschluss für eine Ablaufleitung mit Außen-Ø 40–56 mm. Die Anschlüsse werden jeweils an der passenden Markierung geöffnet. Wichtig zur Funktion: Diese Multi-Übergangsverbindung ist eine 1-zu-3-Sammelmuffe. Sie führt bis zu drei kleinere Ablaufleitungen in eine SML-Hauptleitung DN100. Eine klassische 1-zu-1-Reduzierung, zum Beispiel von DN100 auf DN50, ist mit diesem Produkt nicht vorgesehen. Konstruktion: Mehrfach abgestufter Muffenkörper aus EPDM (Ethylen-Propylen-Dien-Kautschuk) mit einer umlaufenden Chromstahl-Spannschelle der Werkstoffklasse W2. Die Anschlussöffnungen besitzen vorgerillte Stirnseiten, die entsprechend dem benötigten Rohrdurchmesser geöffnet werden. Der EPDM-Körper dichtet die angeschlossenen Rohrenden ab und gleicht übliche Maßtoleranzen aus. Werkstoff: EPDM-Muffenkörper nach den Anforderungen für elastomere Rohrleitungsdichtungen. Spannschelle aus Chromstahl der Werkstoffklasse W2-1.4016 bzw. 1.4510/11 — geeignet für drucklose Hausentwässerung im Innenbereich, Unterputzbereich und in frei zugänglichen Installationen. Montage: SML-Hauptleitung und Anschlussleitungen auf Grat und Kanten prüfen und ggf. entgraten. Die zur Rohrgröße passende vorgerillte Stirnseite am jeweiligen Anschluss öffnen. Anschlussrohr durch die freigelegte Dichtlippe einschieben. Muffe auf die SML-Hauptleitung DN100 aufsetzen und die Chromstahl-Spannschelle gleichmäßig anziehen, bis die Verbindung spürbar fest sitzt. Anwendung und Funktion Die Multi-Übergangsverbindung führt mehrere Ablaufleitungen in eine zentrale SML-Hauptleitung DN100 zusammen. In der Sanitärinstallation bündelt sie die Abläufe einzelner Verbrauchsstellen — zum Beispiel Waschbecken, Spüle, Bidet oder Duschrinne — in einer gemeinsamen Abwasserleitung. Statt mehrerer Einzel-T-Stücke mit zusätzlichen Reduzierungen genügt eine einzige kompakte Muffe. Das reduziert Installationsaufwand und Platzbedarf in Vorwandinstallationen, Schächten und frei zugänglichen Installationsbereichen. Die drei abgestuften Anschlussöffnungen ermöglichen den Zuschnitt auf unterschiedliche Rohraußendurchmesser. Die flexible EPDM-Konstruktion dichtet die Anschlussleitungen ab und gleicht Maßtoleranzen aus, wie sie bei Mischinstallationen mit HT-, PP-, PE- oder Metallrohren auftreten können. Die Verbindung ist für drucklose Abwasseranwendungen ausgelegt. Werkstoff und Eigenschaften Muffenkörper aus EPDM (Ethylen-Propylen-Dien-Kautschuk): Eigenschaft Bewertung / Angabe Ozonbeständigkeitsehr gut UV-Beständigkeitsehr gut Säurebeständigkeitsehr gut Laugenbeständigkeitsehr gut Ölbeständigkeitausreichend Temperaturbeständigkeit–40 °C bis +120 °C Kurzzeitige Spitzentemperatur+160 °C Anwendungdrucklose Abwasseranwendung Spannschelle aus Chromstahl der Werkstoffklasse W2-1.4016 bzw. 1.4510/11. Geeignet für drucklose Hausentwässerung im Innenbereich, Unterputzbereich und in frei zugänglicher Installation. Für dauerhaft erdverlegte Anwendungen, dauerhaft feuchte oder chemisch stärker belastete Umgebungen ist die konkrete Werkstoffauswahl vorab technisch zu prüfen. Werte sind Richtwerte aus dem Stand der Technik für EPDM-Werkstoffe und gelten nicht für alle Betriebsverhältnisse. Wichtiger Hinweis zur Passgenauigkeit Diese Multi-Übergangsverbindung ist für eine SML-Hauptleitung DN100 mit Außen-Ø 110 mm vorgesehen. Die drei Ablaufanschlüsse sind für unterschiedliche Anschlussbereiche ausgelegt: Anschluss Anschlussbereich Typische Rohre Hauptanschluss DN100 / Außen-Ø 110 mm SML-Gussrohr DN100 Anschluss 1 32–40 mm HT, PP, PE, Stahl verzinkt, Edelstahl Anschluss 2 32–40 mm HT, PP, PE, Stahl verzinkt, Edelstahl Anschluss 3 40–56 mm HT, PP, PE, Stahl verzinkt, Edelstahl Bitte beachten: Diese Multi-Übergangsverbindung ist eine 1-zu-3-Sammelmuffe. Sie führt bis zu drei Ablaufleitungen kleineren Durchmessers in eine SML-Hauptleitung DN100. Eine 1-zu-1-Reduzierung, zum Beispiel von DN100 auf DN50, ist mit diesem Produkt nicht vorgesehen. Technische Daten KonstruktionMulti-Übergangsverbindung / 1-zu-3-Sammelmuffe Nennweite HauptanschlussDN100 Außendurchmesser SML-Hauptleitung110 mm Anschlussbereiche Ablaufleitungen2 × 32–40 mm, 1 × 40–56 mm Werkstoff MuffenkörperEPDM Werkstoffklasse SchelleW2-1.4016 bzw. 1.4510/11 Temperaturbeständigkeit–40 °C bis +120 °C Kurzzeitige Spitzentemperatur+160 °C AnwendungDrucklose Hausentwässerung, Innenbereich, Unterputzbereich, freie Installation HerstellerGeneric ArtikelnummerCF-MU-DN100-2xA32-40_1xA40-56-W2 Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop

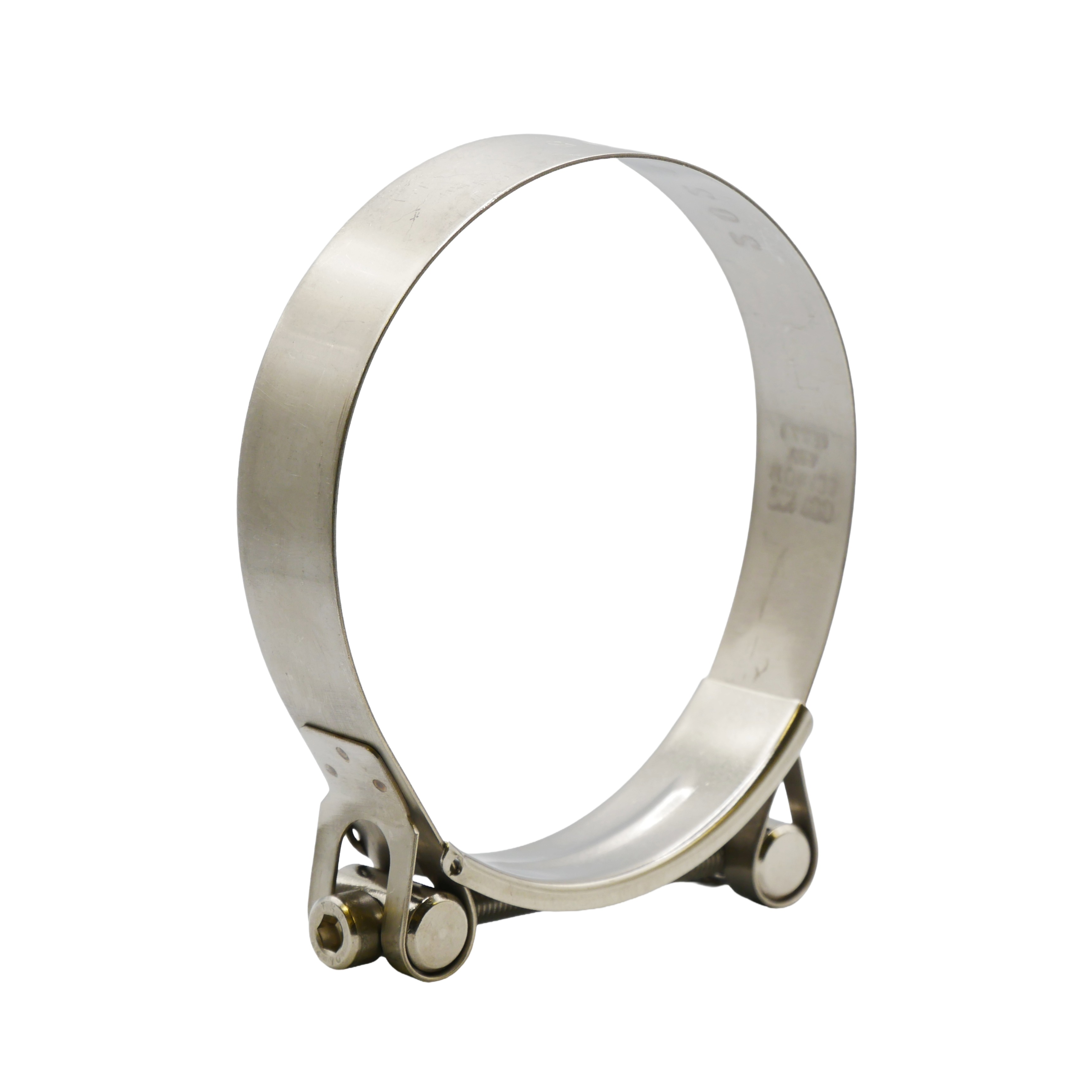

Einteilige Edelstahl-Spannschelle für Rohrverbindungen mit Außen-Ø 110–125 mm (typischer Einsatzbereich DN100 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren). Der Bandkörper besteht aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Werkstoffklasse liegt über W4 und ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik ausgelegt. Die Spannschelle besitzt eine Bandbreite von 25 mm und eine Bandstärke von 0,5 mm. Die Verschraubung erfolgt über eine Zylinderschraube mit Innensechskant ISO 4762 (DIN 912), M8 × 100, Edelstahl A4-70, Schlüsselweite SW 6. Geeignet für mechanische Klemm- und Sicherungsverbindungen in drucklosen Abwasseranwendungen, bei Sanierungen und beim Anschluss an Bestandsleitungen. Das Wichtigste vor dem Kauf Maßgebend: Wählen Sie diese Spannschelle nach dem tatsächlich gemessenen Außendurchmesser Ihres Rohres. Der Spannbereich beträgt 110–125 mm. Das entspricht typischerweise DN100 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern messen Sie den Rohr-Außendurchmesser vor der Bestellung nach. Einsatzbereich: Mechanische Klemm- und Stoßverbindungen an Rohren mit Außen-Ø 110–125 mm aus SML-Guss, HT, KG, PP, PE und vergleichbaren Materialien. Geeignet für drucklose Abwasseranwendungen in Hausentwässerung, Sanierung, Bestandsanschluss, Erdreich, Unterputz und freier Installation. Konstruktion: Einteilige Gelenkbolzenschelle mit zentraler Verschraubung. Der durchgehende Gelenkbolzen verteilt die Spannkraft gleichmäßig über den Rohrumfang und unterstützt eine umfangsstabile Klemmung. Werkstoff: Bandkörper und Gehäuse aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Ausführung ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik geeignet. Montage: Die Schelle wird um die zu sichernde Rohrverbindung gelegt und mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Wichtig zur Funktion: Diese Spannschelle ist ein mechanisches Klemm- und Sicherungselement. Für eine flüssigkeitsdichte Verbindung ist eine passende Dichtmanschette, Reparaturmuffe oder ein dafür vorgesehenes Verbindungssystem erforderlich. Anwendung und Funktion Die einteilige Gelenkbolzenschelle dient zur sicheren mechanischen Fixierung von Rohrabschnitten gleicher Nennweite. Eingesetzt wird sie unter anderem bei SML-Stoßverbindungen, bei der Sanierung von Bestandsleitungen, zur Sicherung von Reparaturstellen sowie beim Anschluss an bestehende Rohrsysteme. Die einteilige Konstruktion mit einer zentralen Verschraubung folgt dem bewährten Konstruktionsprinzip von Gelenkbolzenschellen. Der durchgehende Gelenkbolzen verteilt die Spannkraft gleichmäßig über den gesamten Rohrumfang. Dadurch wird eine stabile Klemmwirkung unterstützt und eine punktuelle Belastung des Rohres reduziert. Bei DN100 beziehungsweise einem Rohr-Außendurchmesser bis 125 mm ist eine zentrale Spannstelle für diese Bauform zweckmäßig. Der Bandkörper aus Edelstahl 1.4571 (W5) ist auf erhöhte Korrosionsbeständigkeit ausgelegt und eignet sich für Anwendungen in dauerfeuchten oder stärker beanspruchten Umgebungen der Abwassertechnik. Werkstoff und Eigenschaften Bandkörper und Gehäuse bestehen aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Die Verschraubung besteht aus Edelstahl A4-70. Diese Materialkombination ist für Anwendungen mit erhöhter Korrosionsbelastung vorgesehen. Eigenschaft Angabe / Bewertung Werkstoff BandkörperEdelstahl 1.4571 (V4A / W5) Werkstoff VerschraubungEdelstahl A4-70 Korrosionsbeständigkeitgeeignet für erhöhte Korrosionsbelastung und dauerfeuchte Umgebungen Korrosionsbeständigkeit im Salzsprühtestmindestens 400 h Konstruktioneinteilige Gelenkbolzenschelle mit zentraler Verschraubung Anwendungmechanische Klemm- und Sicherungsverbindung in drucklosen Abwasseranwendungen Angaben zu Korrosionsbeständigkeit und Einsatzbereich sind technische Richtwerte und ersetzen keine objektbezogene Werkstoffprüfung bei chemisch oder dauerhaft stark belasteten Anwendungen. Wichtiger Hinweis zur Passgenauigkeit Diese Spannschelle ist für Rohrverbindungen mit einem Außendurchmesser von 110–125 mm vorgesehen. Im Sanitär- und Entwässerungsbau werden viele DN100-Rohrsysteme mit einem typischen Außendurchmesser von etwa 110 mm hergestellt. Maßgebend ist jedoch immer der tatsächlich gemessene Außendurchmesser. Rohrsystem Bezeichnung Typischer Außendurchmesser SML-GussrohrDN100Ø 110 mm HT-RohrDN100Ø 110 mm PP-RohrDN100Ø 110 mm KG-RohrDN100Ø 110 mm PE-RohrPE 110Ø 110 mm Der Spannbereich von 110–125 mm berücksichtigt übliche Toleranzen, Beschichtungen und geringe Maßabweichungen. Trotzdem sollte der Rohrdurchmesser vor der Bestellung immer gemessen werden. Bitte beachten: Diese Spannschelle ist eine mechanische Klemm- und Sicherungsschelle für Rohrverbindungen gleicher oder passender Außendurchmesser. Sie ist keine Übergangsverbindung zwischen unterschiedlichen Rohrdurchmessern. Für Durchmesser-Reduzierungen oder den Anschluss kleinerer Ablaufleitungen ist eine passende Übergangsmuffe zu verwenden. Montagehinweis Die Spannschelle wird um die zu sichernde Rohrverbindung gelegt, sodass die Verschraubung mittig und gut zugänglich sitzt. Anschließend wird die Zylinderschraube mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Nach der Montage ist zu prüfen, ob die Schelle fest sitzt, gleichmäßig anliegt und die Rohrverbindung mechanisch sicher gehalten wird. Die Montage muss fachgerecht und mit geeignetem Werkzeug erfolgen. Technische Daten NennweiteDN100 Spannbereich110–125 mm Konstruktioneinteilige Gelenkbolzenschelle Werkstoff Band und GehäuseEdelstahl 1.4571 (V4A / W5) Bandbreite25 mm Bandstärke1 mm VerschraubungZylinderschraube ISO 4762 (DIN 912), M8 × 100 SchraubenwerkstoffEdelstahl A4-70 SchlüsselweiteSW 6 Empfohlenes Anzugsdrehmoment20 Nm Bruchdrehmomentmindestens 30 Nm Gewichtca. 190 g Anwendungmechanische Klemm- und Sicherungsverbindung in druckloser Abwasseranwendung ProduktnummerGBS-ET-110-125-W5-1.4571 Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop

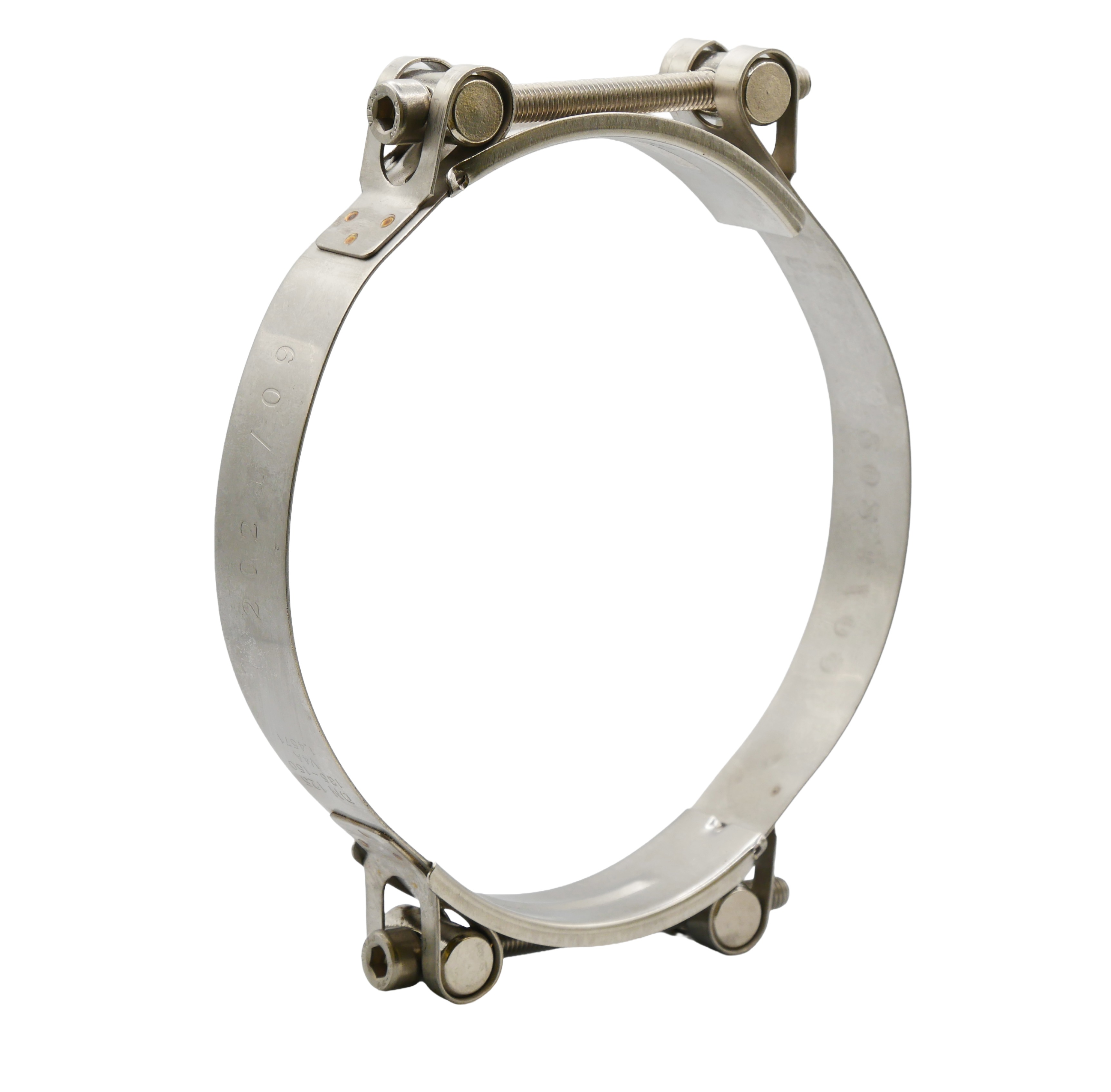

2-teilige Edelstahl-Spannschelle für Rohrverbindungen mit Außen-Ø 135–150 mm (typischer Einsatzbereich DN125 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren). Der Bandkörper besteht aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Werkstoffklasse liegt über W4 und ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik ausgelegt. Die Spannschelle besitzt eine Bandbreite von 25 mm und eine Bandstärke von 0,5 mm. Die Verschraubung erfolgt über zwei Zylinderschrauben mit Innensechskant ISO 4762 (DIN 912), M8 × 100, Edelstahl A4-70, Schlüsselweite SW 6. Geeignet für mechanische Klemm- und Sicherungsverbindungen in drucklosen Abwasseranwendungen, bei Sanierungen und beim Anschluss an Bestandsleitungen. Das Wichtigste vor dem Kauf Maßgebend: Wählen Sie diese Spannschelle nach dem tatsächlich gemessenen Außendurchmesser Ihres Rohres. Der Spannbereich beträgt 135–150 mm. Das entspricht typischerweise DN125 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern messen Sie den Rohr-Außendurchmesser vor der Bestellung nach. Einsatzbereich: Mechanische Klemm- und Stoßverbindungen an Rohren mit Außen-Ø 135–150 mm aus SML-Guss, HT, KG, PP, PE und vergleichbaren Materialien. Geeignet für drucklose Abwasseranwendungen in Hausentwässerung, Sanierung, Bestandsanschluss, Erdreich, Unterputz und freier Installation. Konstruktion: 2-teilige Gelenkbolzenschelle mit zweifacher Verschraubung. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den Rohrumfang und unterstützen eine umfangsstabile Klemmung. Werkstoff: Bandkörper und Gehäuse aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Ausführung ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik geeignet. Montage: Die Schelle wird um die zu sichernde Rohrverbindung gelegt und die Schrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Wichtig zur Funktion: Diese Spannschelle ist ein mechanisches Klemm- und Sicherungselement. Für eine flüssigkeitsdichte Verbindung ist eine passende Dichtmanschette, Reparaturmuffe oder ein dafür vorgesehenes Verbindungssystem erforderlich. Anwendung und Funktion Die 2-teilige Gelenkbolzenschelle dient zur sicheren mechanischen Fixierung von Rohrabschnitten gleicher Nennweite. Eingesetzt wird sie unter anderem bei SML-Stoßverbindungen, bei der Sanierung von Bestandsleitungen, zur Sicherung von Reparaturstellen sowie beim Anschluss an bestehende Rohrsysteme. Die 2-teilige Konstruktion mit zwei Verschraubungen folgt dem bewährten Konstruktionsprinzip von Gelenkbolzenschellen. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den gesamten Rohrumfang. Dadurch wird eine stabile Klemmwirkung unterstützt und eine punktuelle Belastung des Rohres reduziert. Bei DN125 beziehungsweise einem Rohr-Außendurchmesser bis 150 mm unterstützt die 2-teilige Bauform mit zwei Spannstellen eine gleichmäßige Klemmung über den Rohrumfang. Der Bandkörper aus Edelstahl 1.4571 (W5) ist auf erhöhte Korrosionsbeständigkeit ausgelegt und eignet sich für Anwendungen in dauerfeuchten oder stärker beanspruchten Umgebungen der Abwassertechnik. Werkstoff und Eigenschaften Bandkörper und Gehäuse bestehen aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Die Verschraubung besteht aus Edelstahl A4-70. Diese Materialkombination ist für Anwendungen mit erhöhter Korrosionsbelastung vorgesehen. Eigenschaft Angabe / Bewertung Werkstoff BandkörperEdelstahl 1.4571 (V4A / W5) Werkstoff VerschraubungEdelstahl A4-70 Korrosionsbeständigkeitgeeignet für erhöhte Korrosionsbelastung und dauerfeuchte Umgebungen Korrosionsbeständigkeit im Salzsprühtestmindestens 400 h Konstruktion2-teilige Gelenkbolzenschelle mit zweifacher Verschraubung Anwendungmechanische Klemm- und Sicherungsverbindung in drucklosen Abwasseranwendungen Angaben zu Korrosionsbeständigkeit und Einsatzbereich sind technische Richtwerte und ersetzen keine objektbezogene Werkstoffprüfung bei chemisch oder dauerhaft stark belasteten Anwendungen. Wichtiger Hinweis zur Passgenauigkeit Diese Spannschelle ist für Rohrverbindungen mit einem Außendurchmesser von 135–150 mm vorgesehen. Im Sanitär- und Entwässerungsbau werden viele DN125-Rohrsysteme mit einem typischen Außendurchmesser von etwa 135 mm hergestellt. Maßgebend ist jedoch immer der tatsächlich gemessene Außendurchmesser. Rohrsystem Bezeichnung Typischer Außendurchmesser SML-GussrohrDN125Ø 135 mm HT-RohrDN125Ø 135 mm PP-RohrDN125Ø 135 mm KG-RohrDN125Ø 135 mm PE-RohrPE 135Ø 135 mm Der Spannbereich von 135–150 mm berücksichtigt übliche Toleranzen, Beschichtungen und geringe Maßabweichungen. Trotzdem sollte der Rohrdurchmesser vor der Bestellung immer gemessen werden. Bitte beachten: Diese Spannschelle ist eine mechanische Klemm- und Sicherungsschelle für Rohrverbindungen gleicher oder passender Außendurchmesser. Sie ist keine Übergangsverbindung zwischen unterschiedlichen Rohrdurchmessern. Für Durchmesser-Reduzierungen oder den Anschluss kleinerer Ablaufleitungen ist eine passende Übergangsmuffe zu verwenden. Montagehinweis Die Spannschelle wird um die zu sichernde Rohrverbindung gelegt, sodass die Verschraubungen gut zugänglich sitzen. Anschließend werden die Zylinderschrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Nach der Montage ist zu prüfen, ob die Schelle fest sitzt, gleichmäßig anliegt und die Rohrverbindung mechanisch sicher gehalten wird. Die Montage muss fachgerecht und mit geeignetem Werkzeug erfolgen. Technische Daten NennweiteDN125 Spannbereich135–150 mm Konstruktion2-teilige Gelenkbolzenschelle Werkstoff Band und GehäuseEdelstahl 1.4571 (V4A / W5) Bandbreite25 mm Bandstärke0,5 mm Verschraubung2 Zylinderschrauben ISO 4762 (DIN 912), M8 × 100 SchraubenwerkstoffEdelstahl A4-70 SchlüsselweiteSW 6 Empfohlenes Anzugsdrehmoment20 Nm Bruchdrehmomentmindestens 30 Nm Gewichtca. 330 g Anwendungmechanische Klemm- und Sicherungsverbindung in druckloser Abwasseranwendung ProduktnummerGBS-ZT-135-150-W5-1.4571 Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop

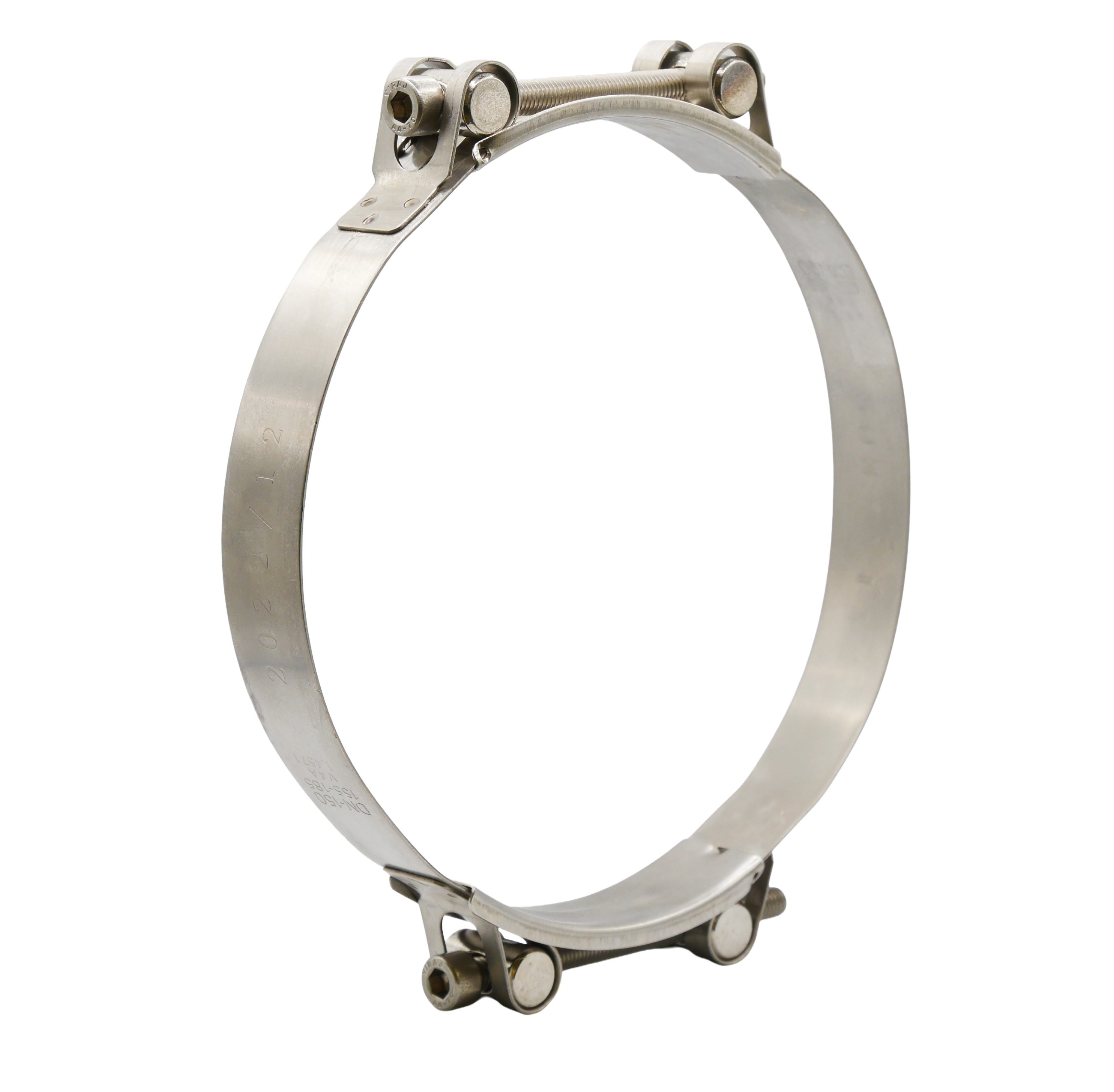

2-teilige Edelstahl-Spannschelle für Rohrverbindungen mit Außen-Ø 155–185 mm (typischer Einsatzbereich DN150 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren). Der Bandkörper besteht aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Werkstoffklasse liegt über W4 und ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik ausgelegt. Die Spannschelle besitzt eine Bandbreite von 25 mm und eine Bandstärke von 0,5 mm. Die Verschraubung erfolgt über zwei Zylinderschrauben mit Innensechskant ISO 4762 (DIN 912), M8 × 100, Edelstahl A4-70, Schlüsselweite SW 6. Geeignet für mechanische Klemm- und Sicherungsverbindungen in drucklosen Abwasseranwendungen, bei Sanierungen und beim Anschluss an Bestandsleitungen. Das Wichtigste vor dem Kauf Maßgebend: Wählen Sie diese Spannschelle nach dem tatsächlich gemessenen Außendurchmesser Ihres Rohres. Der Spannbereich beträgt 155–185 mm. Das entspricht typischerweise DN150 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern messen Sie den Rohr-Außendurchmesser vor der Bestellung nach. Einsatzbereich: Mechanische Klemm- und Stoßverbindungen an Rohren mit Außen-Ø 155–185 mm aus SML-Guss, HT, KG, PP, PE und vergleichbaren Materialien. Geeignet für drucklose Abwasseranwendungen in Hausentwässerung, Sanierung, Bestandsanschluss, Erdreich, Unterputz und freier Installation. Konstruktion: 2-teilige Gelenkbolzenschelle mit zweifacher Verschraubung. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den Rohrumfang und unterstützen eine umfangsstabile Klemmung. Werkstoff: Bandkörper und Gehäuse aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Ausführung ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik geeignet. Montage: Die Schelle wird um die zu sichernde Rohrverbindung gelegt und die Schrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Wichtig zur Funktion: Diese Spannschelle ist ein mechanisches Klemm- und Sicherungselement. Für eine flüssigkeitsdichte Verbindung ist eine passende Dichtmanschette, Reparaturmuffe oder ein dafür vorgesehenes Verbindungssystem erforderlich. Anwendung und Funktion Die 2-teilige Gelenkbolzenschelle dient zur sicheren mechanischen Fixierung von Rohrabschnitten gleicher Nennweite. Eingesetzt wird sie unter anderem bei SML-Stoßverbindungen, bei der Sanierung von Bestandsleitungen, zur Sicherung von Reparaturstellen sowie beim Anschluss an bestehende Rohrsysteme. Die 2-teilige Konstruktion mit zwei Verschraubungen folgt dem bewährten Konstruktionsprinzip von Gelenkbolzenschellen. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den gesamten Rohrumfang. Dadurch wird eine stabile Klemmwirkung unterstützt und eine punktuelle Belastung des Rohres reduziert. Bei DN150 beziehungsweise einem Rohr-Außendurchmesser bis 185 mm unterstützt die 2-teilige Bauform mit zwei Spannstellen eine gleichmäßige Klemmung über den Rohrumfang. Der Bandkörper aus Edelstahl 1.4571 (W5) ist auf erhöhte Korrosionsbeständigkeit ausgelegt und eignet sich für Anwendungen in dauerfeuchten oder stärker beanspruchten Umgebungen der Abwassertechnik. Werkstoff und Eigenschaften Bandkörper und Gehäuse bestehen aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Die Verschraubung besteht aus Edelstahl A4-70. Diese Materialkombination ist für Anwendungen mit erhöhter Korrosionsbelastung vorgesehen. Eigenschaft Angabe / Bewertung Werkstoff BandkörperEdelstahl 1.4571 (V4A / W5) Werkstoff VerschraubungEdelstahl A4-70 Korrosionsbeständigkeitgeeignet für erhöhte Korrosionsbelastung und dauerfeuchte Umgebungen Korrosionsbeständigkeit im Salzsprühtestmindestens 400 h Konstruktion2-teilige Gelenkbolzenschelle mit zweifacher Verschraubung Anwendungmechanische Klemm- und Sicherungsverbindung in drucklosen Abwasseranwendungen Angaben zu Korrosionsbeständigkeit und Einsatzbereich sind technische Richtwerte und ersetzen keine objektbezogene Werkstoffprüfung bei chemisch oder dauerhaft stark belasteten Anwendungen. Wichtiger Hinweis zur Passgenauigkeit Diese Spannschelle ist für Rohrverbindungen mit einem Außendurchmesser von 155–185 mm vorgesehen. Im Sanitär- und Entwässerungsbau werden viele DN150-Rohrsysteme mit einem typischen Außendurchmesser von etwa 160 mm hergestellt. Maßgebend ist jedoch immer der tatsächlich gemessene Außendurchmesser. Rohrsystem Bezeichnung Typischer Außendurchmesser SML-GussrohrDN150Ø 160 mm HT-RohrDN150Ø 160 mm PP-RohrDN150Ø 160 mm KG-RohrDN150Ø 160 mm PE-RohrPE 160Ø 160 mm Der Spannbereich von 155–185 mm berücksichtigt übliche Toleranzen, Beschichtungen und geringe Maßabweichungen. Trotzdem sollte der Rohrdurchmesser vor der Bestellung immer gemessen werden. Bitte beachten: Diese Spannschelle ist eine mechanische Klemm- und Sicherungsschelle für Rohrverbindungen gleicher oder passender Außendurchmesser. Sie ist keine Übergangsverbindung zwischen unterschiedlichen Rohrdurchmessern. Für Durchmesser-Reduzierungen oder den Anschluss kleinerer Ablaufleitungen ist eine passende Übergangsmuffe zu verwenden. Montagehinweis Die Spannschelle wird um die zu sichernde Rohrverbindung gelegt, sodass die Verschraubungen gut zugänglich sitzen. Anschließend werden die Zylinderschrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm. Nach der Montage ist zu prüfen, ob die Schelle fest sitzt, gleichmäßig anliegt und die Rohrverbindung mechanisch sicher gehalten wird. Die Montage muss fachgerecht und mit geeignetem Werkzeug erfolgen. Technische Daten NennweiteDN150 Spannbereich155–185 mm Konstruktion2-teilige Gelenkbolzenschelle Werkstoff Band und GehäuseEdelstahl 1.4571 (V4A / W5) Bandbreite25 mm Bandstärke0,5 mm Verschraubung2 Zylinderschrauben ISO 4762 (DIN 912), M8 × 100 SchraubenwerkstoffEdelstahl A4-70 SchlüsselweiteSW 6 Empfohlenes Anzugsdrehmoment20 Nm Bruchdrehmomentmindestens 30 Nm Gewichtca. 340 g Anwendungmechanische Klemm- und Sicherungsverbindung in druckloser Abwasseranwendung ProduktnummerGBS-ZT-155-185-W5-1.4571 Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop
